聯(lián)系電話 185-8810-9134
聯(lián)系電話 185-8810-9134
2020-08-25 02:16:49
人氣：
來(lái)源:威凱樹(shù)脂膠水網(wǎng)
樹(shù)脂保健球水晶膠水，是用于保健球鍵的表面披覆、高檔樹(shù)脂字以及其它電子零件的絕緣、防潮灌封、保密遮封等。這是一款常溫和低溫條件下固化的環(huán)氧樹(shù)脂膠，流平性好、自然消泡、耐黃變、高透明無(wú)波紋、表面光亮、適于常溫加溫固化。

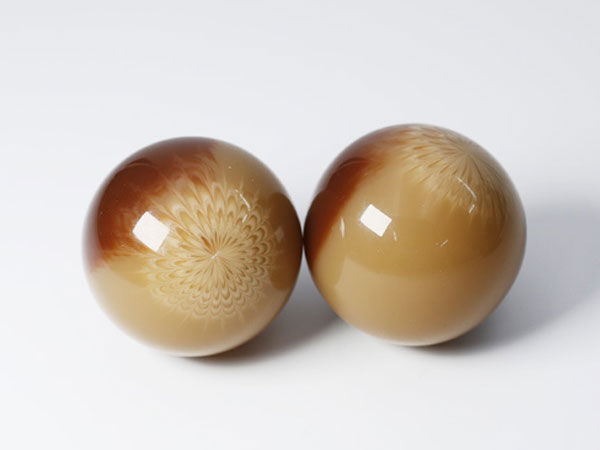

一、保健球
保健球，是用金屬制成的兩個(gè)小圓球，大小型號(hào)不同，重量也有異，據(jù)說(shuō)此種成對(duì)的保健球起源于北方。大約500多年前，也就是明代的嘉靖年間，河北省的保定府就已經(jīng)有制作健身球的紅爐作坊。
現(xiàn)今認(rèn)為，保健球的方法，最適于中老年人之保健。平時(shí)一有空，散步、看電視、靜坐交談時(shí)，均可進(jìn)行。它不僅能起到流通全身氣血、活動(dòng)筋骨，以達(dá)到調(diào)和陰陽(yáng)的保健目的，且具有治療某些病癥的作用，對(duì)中醫(yī)所說(shuō)的痿痹證，現(xiàn)代醫(yī)學(xué)所說(shuō)的肩關(guān)節(jié)周圍炎、偏癱、高血壓、骨關(guān)節(jié)病、頸椎病，甚至像慢性腹瀉、凍瘡一類病癥，也都有一定效果。
二、硬化前之性質(zhì)
主劑A膠 固化劑B膠
顏 色: 無(wú)色透明 無(wú)色透明
比 重: 1.15 0.96
粘度25℃: 2000-4000CPS 100MAXCPS
三、使用條件
1)混合比: A：B=100：33(重量比)
2)硬化條件: 25℃×8H-10H或55℃×1.5H(2g)
3)可使用時(shí)間: 25℃×40min(100g)
四、使用方法
1.工作環(huán)境:盛膠容器請(qǐng)保持清潔,A、B組份嚴(yán)格按重量比配比,準(zhǔn)確稱量，沿容器內(nèi)壁順時(shí)針充分?jǐn)嚢杈鶆蚝箪o置3-5分鐘后使用。
2.根據(jù)可操作時(shí)間及用量調(diào)配膠量,避免浪費(fèi).當(dāng)氣溫低于15℃時(shí),請(qǐng)先將A膠預(yù)熱至30℃后再進(jìn)行調(diào)膠,易于操作(氣溫低時(shí)A膠會(huì)變稠);使用后必需密封桶蓋,避免因吸潮而造成產(chǎn)品報(bào)廢.
3.當(dāng)相對(duì)濕度大于85%時(shí),固化物表面容易吸收空氣中水份,形成一層白霧狀,因此當(dāng)相對(duì)濕度 大于85%時(shí),不適合做常溫固化,建議使用加溫固化
五、硬化后之性質(zhì)
1)硬 度: shore D <85
2)耐電壓: KV/mm 22
3)彎曲強(qiáng)度: Kg/mm2 28
4)體積電阻: Ohm3 1x10*15
5)表面電阻: Ohmm2 5X10*15
6)導(dǎo)熱系數(shù)： W/M.K 1.36
7)誘電損失： 1KHZ 0.42
8)熱變形溫度： ℃ 80
9)吸水率： % <0.15
10)抗壓強(qiáng)度： Kg/mm2 8.4
以上性能數(shù)據(jù)是在溫度25℃，濕度70%的實(shí)驗(yàn)室環(huán)境所測(cè)得的典型數(shù)據(jù),僅供客戶參考
