聯(lián)系電話 185-8810-9134
聯(lián)系電話 185-8810-9134
2020-09-11 07:33:59
人氣：
來源:威凱樹脂膠水網(wǎng)
一、高透明快干DIY飾品膠水

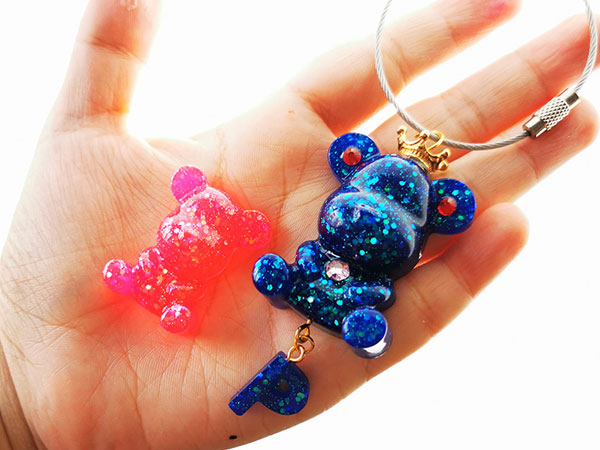

這款是經(jīng)過改性過的快干雙組分環(huán)氧無氣泡高透明無波紋的一款飾品膠水，具有軟質(zhì)的和硬質(zhì)的兩種，它是雙組份液體，透明度高，硬度高，使用于手工飾品、銘牌、徽章等產(chǎn)品裝飾。
二、水晶膠產(chǎn)品的制作工藝流程
1、先將印好----沖好物件平放在水平一致的操作臺(tái)板上等待滴注。
2、根據(jù)用量，取一個(gè)杯子，準(zhǔn)確稱出A膠(比如90克)，在將甲B膠稱出(30克)， 按3:1的比例混合攪拌均勻，(有的水晶膠按2:1的比例配料，也有1:1的比例。)
3、取清潔干凈的針筒，將配好的膠水吸到針筒里均勻地滴注在標(biāo)牌、商標(biāo)等表面上，一般水晶膠層厚度2mm，讓其自然流平即可。
4、滴注水晶膠后3-5分鐘，觀察膠面有無氣泡或塵粒，如有小氣泡，可用小的針將它挑去，如發(fā)現(xiàn)死角未有流平水晶膠，用針引渡即可。
5、澆注好的標(biāo)牌，在20℃-22℃的室溫下固化10-14小時(shí)硬化，成為表面不沾手的水晶標(biāo)牌。
6、如遇不干膠、商標(biāo)等，本身厚度很薄，界線不明顯，澆注時(shí)，容易造成水晶膠外溢，要達(dá)到2mm厚度有一定困難，所以制水晶膠的把握不同情況，控制好粘度，在應(yīng)用過程中，可放置1-2小時(shí)，以提高粘度，適應(yīng)薄型水晶膠的澆注。
7、制作大于2mm厚的水晶膠標(biāo)牌，可分二次滴塑，次滴塑后，固化3-5小時(shí)，再滴加一層。
8、滴塑后的清洗，(用溶劑)容器都需清洗干凈，如果膠硬化后，不溶于任何溶劑，因此必須在它沒有硬化前將機(jī)器中、容器都需清洗干凈。
三、常見問題
1、如何選用合適的膠水?
首先要知道膠水用在什么產(chǎn)品上面起什么作用，對膠水有什么要求，然后依據(jù)這些來選擇膠水。一般根據(jù)膠水的參數(shù)進(jìn)行選擇：顏色，硬度，粘度，固化操作時(shí)間等。
2、膠水的比重是表示什么?
比重即膠水的重量比，而非體積比(比如2：1表示200克A：100克B)正確按比例調(diào)配才能達(dá)到膠水的最佳性能。
3、A膠變成了固態(tài)是什么原因?
膠水的保存跟氣溫有關(guān)，氣溫變低時(shí)容易變稠，使用時(shí)只需將A膠加熱至60度，然后冷卻至30度即可使用(按此方法也可防止起泡的產(chǎn)生)
4、膠水的固化時(shí)間跟什么有關(guān)系?
膠水固化速度跟氣溫有關(guān)，氣溫越低固化速度間越慢，反之就越快。灌膠量多發(fā)熱越大，導(dǎo)致溫度升高會(huì)加速固化，反之則變慢，所以要使膠水加速固化，需要提高膠水使用環(huán)境的溫度，也可用烤箱加速固化。
5.膠水?dāng)嚢柽^程中產(chǎn)生氣泡，固化后會(huì)有氣泡嗎?
氣泡的產(chǎn)生跟粘度有直接的關(guān)系，膠水的粘度受氣溫影響大，所以使用過程要求產(chǎn)品無氣泡應(yīng)使用抽真空設(shè)備抽泡?；蛴脵C(jī)滴。無抽真空設(shè)備可將A加溫至50度冷卻至常溫25度后再與B膠均勻攪拌，可大大防止起泡。
6、為什么膠水固化不完全?
可能在攪拌過程中攪拌不夠均勻，容器的邊角位置都應(yīng)該攪拌到。
