聯(lián)系電話 185-8810-9134
聯(lián)系電話 185-8810-9134
2021-01-05 08:51:27
人氣：
來源:威凱樹脂膠水網(wǎng)

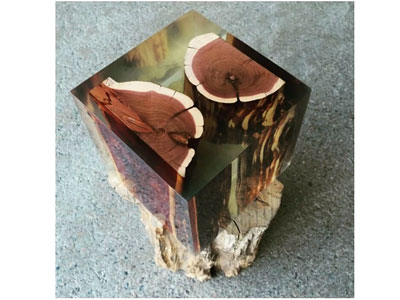

環(huán)氧樹脂河流膠具有：粘度低、流平性好、消泡性能好;固化后透明度佳，硬度高，表面平整、光亮、自動(dòng)消泡，附著力強(qiáng)，易于打磨拋光;固化物具有良好的耐溶劑性、抗創(chuàng)性及耐黃變性等優(yōu)點(diǎn)。
一、使用方法
1、粘接面須清潔干凈，無異物、附著物;
2、將A與B桉3：1混合攪拌均勻呈色澤一致;
3、支持機(jī)器點(diǎn)膠劃線，也可以用其他輔助工具均勻涂于粘接面。
二、產(chǎn)品參數(shù)
混合比：3:1
硬化條件：25℃×8H-10H 或55℃×1H(2g)
可使用時(shí)間：25℃×45min(100g)
耐溫：高溫140度，低溫-30度
特點(diǎn)：可室溫固化，也可加溫固化，固化后硬度高，可達(dá)到邵氏85度
用途：不光只用于工藝品上，而且還用于琥珀、LED燈條、水晶相框、工藝品水晶、胸牌等產(chǎn)品上，也可以把這款水晶膠用在電子絕緣灌封上
三、操作注意事項(xiàng)：
1、要灌注密封的部位需保持干燥、清潔，工作場(chǎng)所需保持通風(fēng);
2、操作時(shí)，須按標(biāo)準(zhǔn)重量配比，混合并攪拌均勻。攪拌時(shí)注意攪拌器四周與底部，都須均勻混合。本品混合后會(huì)逐漸固化，其粘稠度也會(huì)逐漸上升;
3、混合在一起的膠量越多，其反應(yīng)就越快，固化速度也會(huì)越快，請(qǐng)注意控制一次配膠的量，因?yàn)橛捎诜磻?yīng)加快，其可使用的時(shí)間也會(huì)縮短;在大量使用前，請(qǐng)先小量試用，掌握產(chǎn)品的使用技巧，以免差錯(cuò);
4、有極少數(shù)人長時(shí)間接觸膠液會(huì)產(chǎn)生輕度皮膚過敏，有輕度癢痛，建議使用時(shí)戴防護(hù)手套，粘到皮膚上請(qǐng)用丙酮或酒精擦去，并使用清潔劑清洗干凈;
5、混合后材料盡早使用完畢，以免反應(yīng)膠稠而損失，固化過程中請(qǐng)及時(shí)清潔使用器具，以免膠水凝固在器具上;未使用完之原料應(yīng)密封儲(chǔ)存，并注意遠(yuǎn)離火源及潮濕場(chǎng)所。
四、常見問答
1、水晶膠出現(xiàn)粘不住和不固化是什么原因?
答：水晶膠出現(xiàn)以上原因是調(diào)配比例不對(duì)，或者是用膠環(huán)境不符合，本款水晶膠必須要按照勁華提供的產(chǎn)品配比，且是電子稱稱量的比例，不能按體積比。還有要看看溫度怎么樣，如果溫度過低，建議先加溫水晶膠A膠至40-50度再混合攪拌。
2、我們用水晶膠之前沒有抽真空設(shè)備，怎么消泡?
答：別擔(dān)心，沒有抽真空設(shè)備沒有關(guān)系的，勁華的水晶膠是自然消泡性能很好，水晶膠充分?jǐn)噭蛑?，靜止5-20分鐘，就可以把氣泡自然消掉。
3、為什么我們的水晶膠滴完后都放了七天了，還是不完全固化?
答：水晶膠用后如果出現(xiàn)硬膠3天軟膠7天還不固化，1、請(qǐng)先檢查一下是否按重量比去配比;2、攪拌的方法是否正確。因?yàn)樗z在研發(fā)的時(shí)候，充分考慮到環(huán)保和安全問題，固化劑是采用油性固化劑，其稀如水一樣，所以在攪拌水晶膠的時(shí)候要強(qiáng)力攪拌;3、如果能確認(rèn)以上兩點(diǎn)都沒有問題，那一定是調(diào)膠量不夠，一次水晶膠的配比總量最好大于50克以上，且配比必須是用電子稱量勻。
4、水晶膠混合攪拌先倒哪個(gè)組分?
答：水晶膠混合攪拌時(shí)請(qǐng)先把A膠倒入攪拌器，然后再倒B膠。
5、對(duì)于水晶膠很多問題我還是不明白，怎么辦?
答：聯(lián)系我們吧，我們24小時(shí)隨時(shí)為您服務(wù)。
